Medição

Para propiciar disputas justas nas regatas, a Classe 29er estabeleceu regras de uniformidade das embarcações. Algumas medidas importantes na Classe 29er são:

  1. Comprimento da base do triângulo de proa: 1820 a 1830 mm.
  2. Comprimento de parte do estai frontal: 445 a 460 mm.
  3. Comprimento do trapézio: mínimo de 3350 mm de cabo de aço inox.

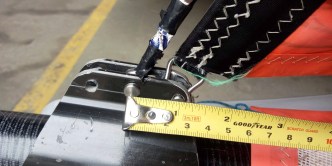

1)  Comprimento da base do triângulo de proa

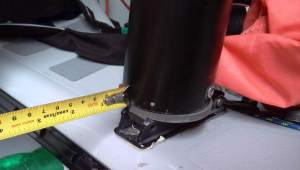

A base do triângulo de proa é a medida entre a face frontal do mastro (logo acima do pé do mastro) e o furo de encaixe do estai de proa (furo central da ferragem). Esta distância deve ser entre 1820 e 1830 mm.



C.6 BOAT
C.6.1 MODIFICATIONS, MAINTENANCE AND REPAIR
(j) The distance between the centre of the centre hole in the stemhead fitting
and the front face of the mast spar at the top of the heel plug, measured in a
straight line between these two points shall be a minimum 1820 mm maximum
1830 mm.
=========================
C.6 BARCO
C.6.1 MODIFICAÇÕES, MANUTENÇÂO E REPARO
(j) A distância entre o centro do buraco do centro da base do estai de proa e
a face frontal do mastro, logo acima do pé do mastro, medida em uma linha reta
entre estes dois pontos deve ser, no mínimo, 1820 mm e, no máximo, 1830 mm.

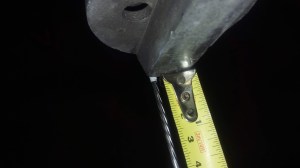

2) Comprimento de parte do estai frontal

O comprimento de parte do estai de proa que excede a base do pé do mastro (base encaixada no mastro) até a superfície de contato mais afastada do pino que prende o estai de proa deve ser entre 445 e 460 mm.



C.9 RIG
C.9.3 DIMENSIONS
(a) The forestay length is controlled by laying the forestay along the forward
face of the mast spar and measuring the extension of the forestay beyond the
mast heel. This distance shall be taken between the forward extension of the
bottom of heel tenon and the lower bearing surface of the forestay pin OR an
attached shackle and shall be a minimum 445mm and maximum 460mm.
==============
C.9 MASTREAÇÃO
C.9.3 DIMENSÕES
(a) O comprimento do estai de proa é controlado pela medida do excesso do
estai de proa que vai além do pé do mastro quando lançado sobre a face
frontal do mastro. Esta distância deve ser medida entre a extensão adiante
da base do pé do mastro e a superfície de contato mais afastada do pino do
estai de proa ou da manilha atrelada, devendo ser, no mínimo 445 mm e no
máximo 460 mm.

Obs: Bearing surface é um termo utilizado na engenharia mecânica que se refere à área de contato entre dois objetos. Usualmente é usado em referência em juntas aparafusadas e rolamentos, mas pode ser aplicada a uma grande variedade de aplicações na engenharia.

3. Comprimento do trapézio

O comprimento do trapézio deve incluir, no mínimo, 3350 mm de cabo inox.

C.9.6 RUNNING RIGGING
(a) MODIFICATIONS, MAINTENANCE AND REPAIR
(i) Trapeze lines shall include a minimum of 3350mm of stainless steel wire.
==============
C.9.6 CABOS MÓVEIS DA MASTREAÇÃO
(a) MODIFICAÇÕES, MANUTENÇÃO E REPARO
(i) O cabo do trapézio deve incluir, no mínimo, 3350 mm de cabo de aço inox.
